Paramètres de sortie - OPEN.ioting Power+
Connexion des sorties à l'unité de commande du moteur
Les sorties OUT1 et OUT2 disposent de trois bornes. À l’état de repos, un contact sec ouvert est présent entre
les bornes NO et COM, et un contact sec fermé entre les bornes NC et COM.
Mode de contrôle DOUBLE SORTIE (configurable dans les paramètres de l‘appareil via l‘application)
Si le contrôleur du moteur dispose de deux entrées de commande distinctes pour l’ouverture et la fermeture, sélectionnez l’option double sortie dans les paramètres de l’appareil via l’application mobile. Dans ce mode de contrôle, la sortie OUT1 fournit le contact momentané pour l’ouverture, et la sortie OUT2 fournit le contact momentané pour la fermeture.

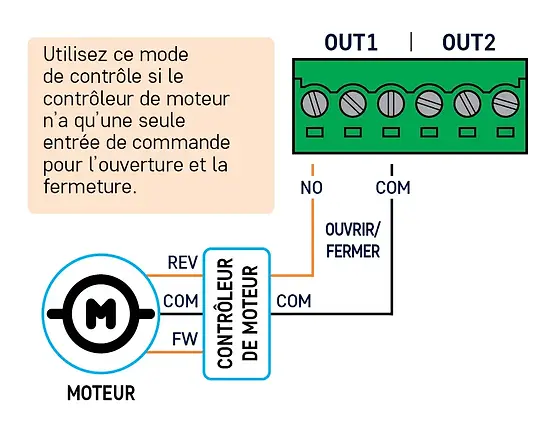

Mode de contrôle SORTIE UNIQUE (configurable dans l‘application via les paramètres de l‘apparei)
Si le contrôleur du moteur dispose d’une seule entrée de commande pour l’ouverture et la fermeture, sélectionnez l’option sortie unique dans les paramètres de l’appareil via l’application mobile. Dans ce mode de contrôle, la sortie OUT1 fournit le contact momentané pour l’ouverture et la fermeture, tandis que la sortie OUT2 reste activée pendant la durée définie dans l’application mobile. La sortie OUT2 peut être utilisée pour des contrôleurs de moteur nécessitant un signal de commande prolongé pour ouvrir/maintenir l’ouverture, mais elle peut également être utilisée pour contrôler l’éclairage du portail.
Schéma de réglage pour les interrupteurs de "Mode de fonctionnement"
